タツタ立井電線製計装ケーブル KCVV-BSについて
当社はタツタ立井電線製 対よりシールド付計装ケーブル KCVV-BS（0.2～1.25SQ）を在庫しております。
定尺及び切断販売を承ります。
在庫サイズについてはお問い合わせください。
- 特徴
- 線心は色の組合せにより容易に識別できるよう、対よりピッチを小さく設定していますので、配線の際の作業能率が向上し、またシースに柔軟性に富んだ材料を使用しておりますので非常に柔らかく加工も容易です。
- 用途
- 工作機器等の機内外のシールドを必要とする信号ラインケーブル。
※耐熱性、耐油性、耐寒性、耐ノイズ性の条件がより厳しい場合は、TKVVBS・U-TKVVBSをご使用下さい。 - 構造
- 例）KCVVBS 10P-02T

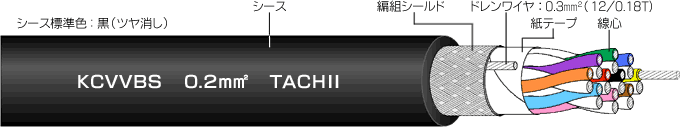

- 構造断面図
- 例）KCVVBS 10P-02T
- シース表面表示例
- KCVVBS 0.2m2 TACHII（表示色：白）
- 型式の指定
-
- KC 計装
ケーブル - V 絶縁体材質
PVC - V シース材質
PVC - BS 一括編組
シールド
錫鍍金軟銅線 - 〼〼P 対数
- 〼〼T 導体サイズ
- KC 計装
- 構造・特性表
（対よりタイプ） -
※ウインドウサイズにより表の右端が見切れてしまう場合は、横方向にスクロールして全体を見ることができます。
導 体 絶縁体 対数 仕上
外径
mm概算
質量
kg/km電気特性（20℃） 標準長m 断面積
mm2構成
本/mm外径
mm導体抵抗
Ω/km絶縁抵抗
MΩ・km耐電圧
V/1分間0.2 7/0.18 1.1 1P 4.7 41 119以下 5以上 AC1000 100 2P 5.9 47 3P 6.3 54 4P 6.8 62 5P 7.4 70 6P 7.7 76 7P 7.8 82 8P 8.3 90 10P 9.3 109 12P 9.9 124 15P 10.7 145 18P 11.4 170 20P 11.9 184 25P 13.2 223 30P 14.4 259 32P 15.3 281 50P 18.4 406 0.3 7/0.26 1.3 1P 5.2 50 52.9以下 5以上 AC1000 100 2P 6.9 66 3P 7.3 77 4P 7.8 87 5P 8.4 100 6P 8.9 112 7P 9.0 123 8P 9.8 139 10P 11.1 170 12P 11.8 196 15P 13.0 238 18P 13.6 272 20P 14.2 296 25P 16.0 369 30P 17.8 431 32P 18.7 460 0.5 7/0.32 1.7 1P 5.8 61 35.5以下 5以上 AC1000 100 2P 7.8 83 3P 8.4 102 4P 9.1 120 5P 9.9 139 6P 10.7 161 7P 10.8 176 8P 11.6 196 10P 13.2 242 12P 13.9 277 15P 15.4 338 18P 16.3 395 20P 17.2 437 25P 17.2 437 0.75 30/0.18 2.0 1P 6.6 75 26.6以下 5以上 AC1000 100 2P 9.3 110 3P 10.1 135 4P 11.3 167 5P 12.4 195 6P 13.2 223 7P 13.3 244 8P 14.5 278 10P 16.3 340 12P 17.4 391 15P 19.2 476 1.25 50/0.18 2.5 1P 7.6 97 16.0以下 5以上 AC1000 100 2P 11.1 156 3P 12.1 196 4P 13.7 249 5P 15.3 298 6P 16.3 342 7P 16.4 376 8P 17.9 426 10P 20.1 530 - 線心識別表
-
対No. 1 2 3 4 5 6 7 8 9 10 第1種線心 白 白 白 白 白 白 白 白 白 白 第2種線心 赤 黒 緑 青 黄 茶 桃 空 橙 紫 対No. 11 12 13 14 15 16 17 18 19 20 第1種線心 白 白 白 赤 赤 赤 赤 赤 赤 赤 第2種線心 灰 若 ク 黒 緑 青 黄 茶 桃 空 対No. 21 22 23 24 25 26 27 28 29 30 第1種線心 赤 赤 赤 赤 赤 黒 黒 黒 黒 黒 第2種線心 橙 紫 灰 若 ク 緑 青 黄 茶 桃 対No. 31 32 33 34 35 36 37 38 39 40 第1種線心 黒 黒 黒 黒 黒 黒 黒 黒 緑 緑 第2種線心 空 橙 紫 灰 若 ク 黒 黄 緑 桃 対No. 41 42 43 44 45 46 47 48 49 50 第1種線心 緑 緑 緑 緑 緑 緑 青 青 青 青 第2種線心 空 橙 紫 灰 若 ク 黄 茶 桃 空 （若：若葉 ク：クリーム）

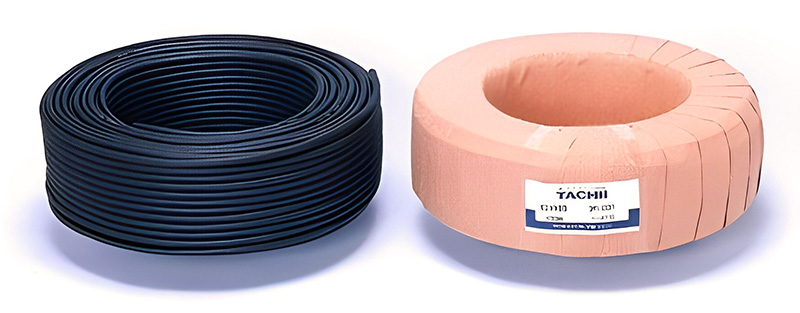

- 荷姿（100m束）
